一、簡(jiǎn)介

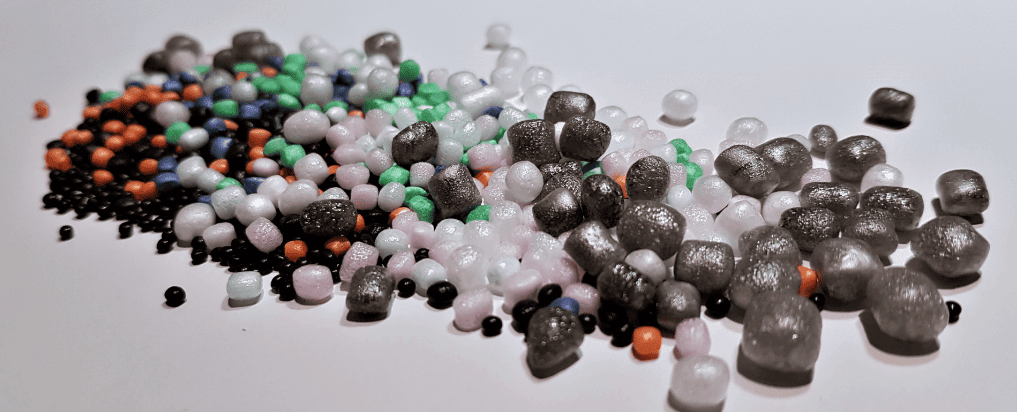

epp材料一般指發(fā)泡聚丙烯材料，是通過(guò)聚丙烯原材料進(jìn)行二氧化碳超臨界物理發(fā)泡制備而成。基于epp材料具有質(zhì)輕、隔熱、緩沖、絕緣、防腐、價(jià)格低廉等優(yōu)點(diǎn)，因此在日用品、包裝、工業(yè)、農(nóng)業(yè)、交通運(yùn)輸業(yè)、軍事工業(yè)、航天工業(yè)得到廣泛應(yīng)用。
二、用途
1.epp材料可用于工業(yè)用資材：優(yōu)良的抗沖擊性、耐油性、耐久性、可用于汽車(chē)等工業(yè)資材。
2.作為緩沖材：優(yōu)良的緩沖性能，可用于多種類(lèi)包裝材。
3.流通材：耐久性超強(qiáng)、耐油、耐藥性?xún)?yōu)良，用于郵送、周轉(zhuǎn)箱最適宜。
4.保溫材：質(zhì)量輕強(qiáng)度高，保溫效果優(yōu)良。
三、耐化學(xué)藥品性（ASTM-D-543-56T標(biāo)準(zhǔn)）
|
藥品名 |
耐性 |
|
|
Epp |
||
|
耐油性 |
工程油 |
無(wú)變化 |
|
汽油 |
膨潤(rùn)變化 |
|
|
煤油 |
膨潤(rùn)變化 |
|
|
油脂 |
無(wú)變化 |
|
|
耐酸·耐堿性 |
30%硫酸 |
無(wú)變化 |
|
10%硝酸 |
無(wú)變化 |
|
|
10%鹽酸 |
無(wú)變化 |
|
|
10%氫氧化鈉 |
無(wú)變化 |
|
|
10%氨水 |
無(wú)變化 |
|
|
耐溶劑性 |
甲苯 |
膨潤(rùn)變化 |
|
丙酮 |
細(xì)微變化 |
|
|
乙醇 |
無(wú)變化 |
|
|
正庚烷 |
膨潤(rùn)變化 |
|
|
四氯化碳 |
膨潤(rùn)變化 |
|
|
三氯乙烯 |
膨潤(rùn)變化 |
|
|
乙酸乙酯 |
無(wú)變化 |
|
|
丁酮 |
細(xì)微變化 |
四、物性試驗(yàn)數(shù)據(jù)表
|
試驗(yàn)方法 |
單位 |
EPP |
||||||
|
45倍 |
30倍 |
20倍 |
15倍 |
|||||
|
成型體密度 |
JIS-K6767 |
g/L |
20 |
30 |
45 |
60 |
||
|
靜態(tài)壓縮強(qiáng)度 |
25% |
NDS-Z0504 |
MPa |
0.09 |
0.15 |
0.23 |
0.31 |
|
|
50% |
0.15 |
0.23 |
0.33 |
0.43 |
||||
|
75% |
0.35 |
0.50 |
0.71 |
0.89 |
||||
|
壓縮后未回復(fù)量 |
25% |
NDS-Z0504 |
% |
4.4 |
4.5 |
4.5 |
4.2 |
|
|
50% |
8.2 |
8.7 |
9.3 |
9.6 |
||||
|
75% |
12.9 |
13.9 |
14.7 |
14.8 |
||||
|
拉伸 |
強(qiáng)度 |
JIS-K6767 |
MPa |
0.24 |
0.42 |
0.64 |
0.76 |
|
|
延展性 |
% |
16 |
17 |
15.9 |
12 |
|||
|
耐壓強(qiáng)度 |
JIS-K6767 |
MPa |
0.08 |
0.14 |
0.19 |
0.25 |
||
|
壓縮蠕變 （23℃、7天、0.01 MPa） |
JIS- Z0235 |
% |
2.5 |
1.0 |
0.6 |
0.4 |
||
|
永久壓縮應(yīng)力形變 |
JIS-K6767 |
% |
8.5 |
8.6 |
8.4 |
7.6 |
||
|
撕裂強(qiáng)度 |
JIS-K6767 |
N/cm |
19 |
25 |
31 |
34 |
||
|
線(xiàn)膨脹率 |
TMA法 |
10-4/℃ |
1.02 |
0.87 |
0.88 |
0.88 |
||
|
動(dòng)態(tài)緩沖性能 |
緩沖系數(shù) |
JIS- Z0235 |
- |
2.8 |
2.4 |
2.5 |
2.5 |
|
|
最大應(yīng)力 |
MPa |
0.29 |
0.37 |
0.40 |
0.88 |
|||
|
吸水性 |
JIS-K6767 |
g/L |
9.0 |
3.5 |
3.3 |
3.2 |
||
浙公網(wǎng)安備33060202001100號(hào)
